Systéme de préhension pour bouteilles et cartons

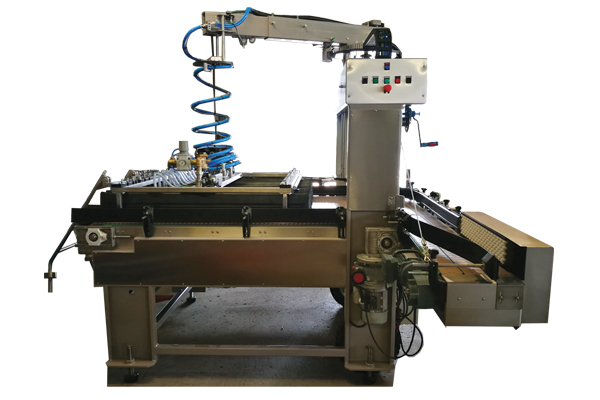

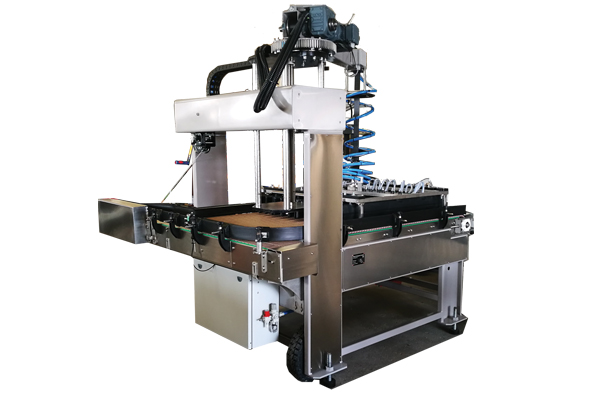

Dépalettiseur semi automatique bouteilles vides 10000 bt /h
Description
La dépalettisation est effectuée par couche complète.
La prise des bouteilles est pilotée par l’opérateur à l’aide de 2 poignées.
Les bouteilles sont saisies par le cul à l’aide de boudins gonflables.
Possibilités de passer différents formats de bouteilles.
La prise des bouteilles est pilotée par l’opérateur à l’aide de 2 poignées.
Les bouteilles sont saisies par le cul à l’aide de boudins gonflables.
Possibilités de passer différents formats de bouteilles.

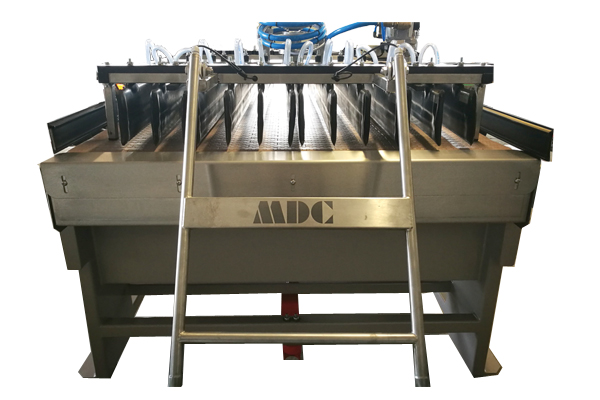

Le dépal MDC est prévue avec sa table de dépose de couche complète et un convoyeur en sortie permet le réalignement des bouteilles vers la ligne de tirage.
Caracterisques:
- Hauteur : 2850 mm
- Largeur : 2450 mm
- Profondeur : 2540 mm
- Poids : 900 kg
- Tension : 400 V TRI
En vidéo
Système de transfert - préhenseur
Notre sytème de transfert est l’outil indispensable en cave :
Quelle que soit la position des bouteilles : debout; couchée; sur pointe.
Il est capable de prendre les bouteilles grâce à une interchangeabilité rapide des têtes de préhension (voir photos)
- Installation rapide
- Facilité d’utilisation
- Manipulation aisée des bouteilles sans effort
- Le préhenseur évite les chocs entre les bouteilles
- Qualité d’exécution (le dépôt reste au même endroit)
Quelques exemples :
1) Mise en place des bouteilles :
Sortie chantier de tirage pour mise en place dans la palette de tirage (rangées 10-11-12-13)
Dépointage des bouteilles sur pointe :
pour mise en place sur un chantier de dégorgement (Bac à glace linéaire)
2) Transfert des bouteilles :
- de tas à palette de remuage (rangées 10-11-12-13)
- de palette bois ou palette fil à palette de remuage
Matériel rapidement amorti .Gain de temps évalué à 50% par rapport à un transfert manuel des bouteilles
Pour l’opérateur :
- Economie des gestes, dos aménagé, moins de fatigue
- Réduction des risques de blessure et de coupure
aux mains.
Préhenseur transfert palette fil à palette remuage
Préhenseur manipulation de caisse bois
Transfert sur pointe
Tête de préhension 10-11-12-13
Emboxeur / Deboxeur 3000 à 4500 Bouteille / Heures
Système de préhension assisté pour emboxage, déboxage bouteilles pleines.
(Bouteilles champenoises - bordelaises - bourguignones - etc ....)
PRINCIPE:
- Prise de 2 rangées de bouteilles à la fois dans la palette.
(avec outil déporté, l’opérateur n’a pas besoin de se baisser)
- La tête de préhension munie de ventouses s’adapte à la configuration des bouteilles grâce
à des vérins
- L’opérateur au moyen de la potence relève les 2 rangées de bouteilles et les posent sur la
table. ( les commandes sont à portée de main grâce à des switchs)
- Les bouteilles sont relevées automatiquement grâce à 2 vérins, sont évacuées sur les 2 convoyeurs
et alimentent la chaine d’habillage.
MOYENS :
- Potence articulée ( 180°)
Possibilité de mettre une palette de chaque côté de la table
- 1 table de dèpose
- 2 Convoyeurs.
- 1 pompe à vide intégrée
- 1 armoire de commande avec automate pour la gestion des mouvements et des sécurités
Cadence = 3000 à 4500 bt/Hre selon le nombre de bouteilles par rangée.
- Alimentation pneumatique.
- Alimentation electrique (380v)
- Potence articulée ( 180°)
Possibilité de mettre une palette de chaque côté de la table
- 1 table de dèpose
- 2 Convoyeurs.
- 1 pompe à vide intégrée
- 1 armoire de commande avec automate pour la gestion des mouvements et des sécurités
Cadence = 3000 à 4500 bt/Hre selon le nombre de bouteilles par rangée.
- Alimentation pneumatique.
- Alimentation electrique (380v)
